NMT MINI 25/80-180
NMT MINI 25/80-180 yra didelio efektyvumo (energijos efektyvumo indeksas (EEI) ≤ 0,18) kintamo greičio cirkuliacinis siurblys, skirtas šildymo, oro kondicionavimo ir vėsinimo sistemoms. Siurblyje įmontuotas nuolatinės magnetinės sinkroninės variklio. Siurblio greitis valdomas integruotu dažnio keitikliu.
Šį siurblį valdo ekrane esantis mygtukas, kuris rodo pasirinktą lygį ir darbo režimą, taip pat klaidas. Ekrane mirksi visi darbo lygiai. Ilgiau intervaluose mirksi esamas darbo lygis.
Siurblys turi šiuos darbo režimus:
- 3 proporcinio slėgio darbo režimo lygiai, rekomenduojami radiatorių šildymui
- 3 pastovaus slėgio darbo režimo lygiai, rekomenduojami grindinio šildymui
- 3 fiksuoto greičio darbo režimo lygiai, rekomenduojami šildymui ir ventiliacijai
- vasaros režimas – siurblys automatiškai perjungiamas į minimalų greitį trumpam laikui, kai siurblys yra budėjimo režime, kad būtų išvengta rotoriaus užblokavimo
Siurblys turi integruotą elektroninę apsaugą nuo perkrovos, kuri apsaugo siurblį nuo perkaitimo. Siurblio guoliai yra sutepti darbine terpe. Siurblys yra suprojektuotas su sistema, apsaugančia nuo sauso veikimo – rotoriaus sukimasis sulėtėja iki minimumo, jei terpės nėra siurblyje.
Normaliai siurblio veikimui būtina naudoti darbinę terpę, sudarytą iš švarios vandens arba švarios vandens ir glikorio mišinio pagal galiojančius vandens kokybės standartus šildymo sistemoms, pavyzdžiui, Vokietijos standartą VDI 2035. Jei glikorio kiekis darbinėje terpėje viršija 20%, rekomenduojama patikrinti siurblio parametrus. Temperatūros diapazonas esant aplinkos temperatūrai +25 °C: +2…+110 °C, esant aplinkos temperatūrai +40 °C: +2…+95 °C.
Darbo taškas:
- Debitas: 0 m³/h
- Slėgio aukštis: 0 m
Techninės Charakteristikos
| Bendrieji duomenys | Reikšmė | Elektros duomenys | Reikšmė |
|---|---|---|---|
| Produkto numeris | 979525372 | Maitinimo įtampa | 1~230 V |
| Produkto pavadinimas | NMT MINI 25/80-180 | Tinklo dažnis | 50/60 Hz |
| Sandarinimo tipas | / | Maksimali galios sąnaudos | 50 W |
| Grynasis svoris | 1,73 kg | Greitis maks. | 5600 aps/min |
| Maksimalus slėgio aukštis (H maks) | 8,2 m | Izoliacijos klasė | F (155 °C) |
| Maksimalus debitas (Q maks) | 4,4 m³/h | Srovė maks. | 0,5 A |
| Triukšmas | ≤43dB(A) | Apsaugos klasė | IP44 |
| Efektyvumas | 0 [%] | Variklio IE klasė | / |
| MEI | / | Termoapsauga | NTC |
| Energijos efektyvumo indeksas | 0,18 |
| Instaliacija | Reikšmė | Medžiagos | Reikšmė |
|---|---|---|---|
| Siurblys skysčiui | vanduo VDI 2035, glikolis 40% | Guolis | visi carbon |
| Skysčio temperatūra | -10 – 110 °C | Impeleris | Noryl Fe 1630PW |
| Aplinkos temperatūra | 40 °C | Hidraulika | pilkasis ketaus |
| Instaliacijos ilgis | 180 mm | Velenas | AISI 420 |
| Vamzdžio prijungimas | DN 25 | ||
| Slėgio nustatymas | G 1 ½ | ||
| Maks. darbo slėgis | 1,0 MPa |
Tolerancijos pagal aukštį ir srautą pagal ISO 9906:2015
Elektros duomenys:
- Įtampa: 1~230 V
- Maksimali srovė: 0,5 A
Instaliavimo duomenys:
- DN: 25
- Instaliacijos ilgis: 180 mm
- Grynasis svoris: 1,73 kg
Medžiagos:
Siurblys prieinamas su srieginiu (PN10) jungimu. Hidraulinis siurblio korpusas pagamintas iš pilkojo ketaus, apsaugotas kataforeze danga, kuri daro siurblį atsparesnį aplinkai. Rotoriaus gaubtas pagamintas iš vienos dalies be suvirinimo, rotoriaus dangtelis pagamintas iš AISI 316 nerūdijančio plieno, siurblio velenas pagamintas iš AISI 316 nerūdijančio plieno. Impeleris pagamintas iš sintetinės medžiagos, sustiprintos stiklo pluoštu PES GF30. Guoliai pagaminti iš grafito.

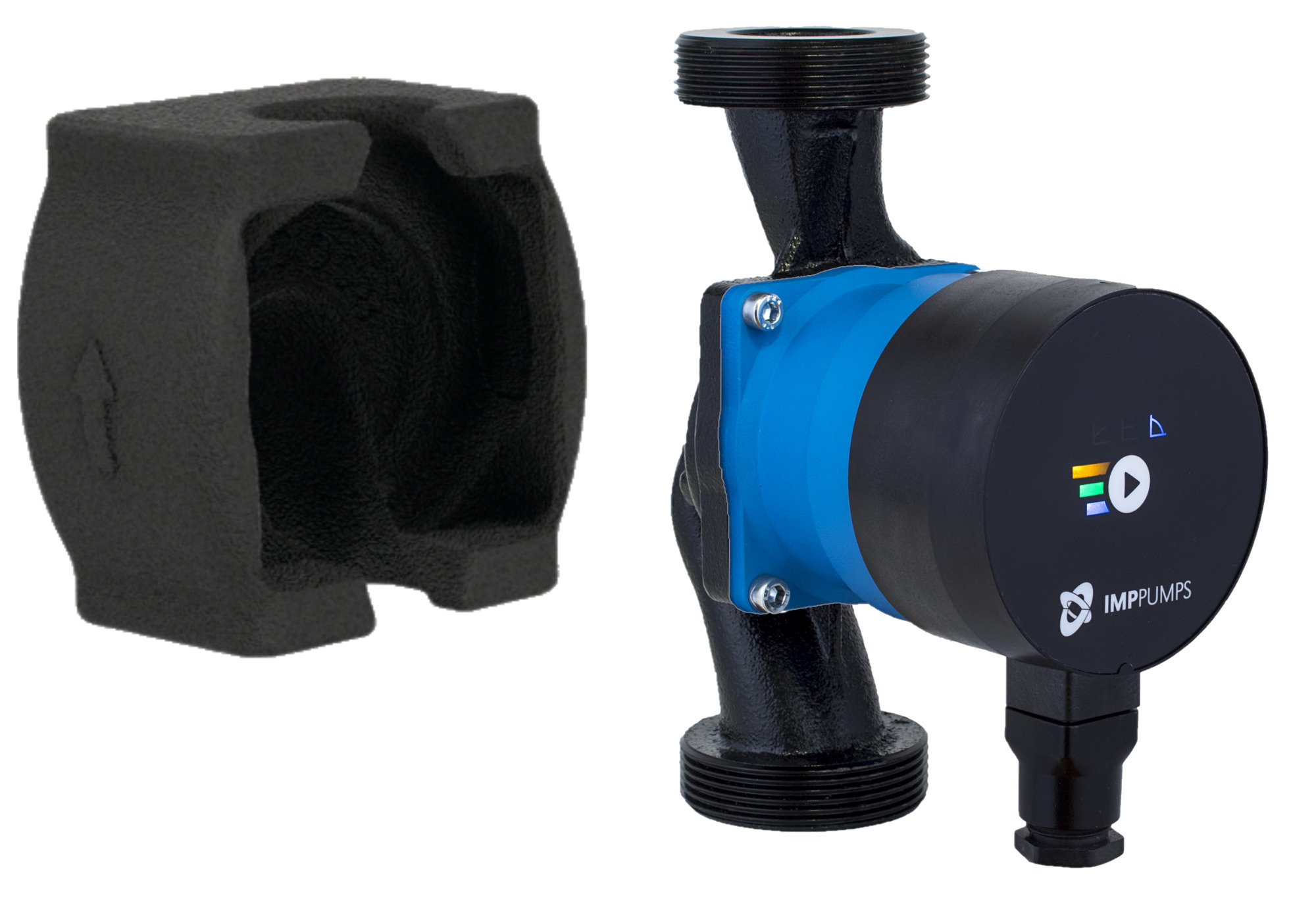

Nuimama termoizoliacija siurblio korpuso yra įtraukta į pristatymo paketą.
